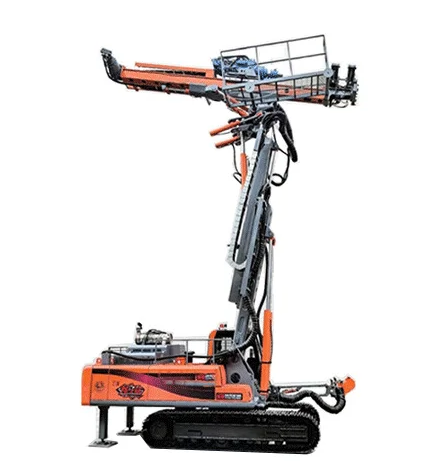

​Základné okruhy riadenia tlaku hydraulickej multifunkčnej vŕtacej súpravy

Základné obvody riadenia tlaku zHydraulická multifunkčná vrtná súprava

Základný okruh riadenia tlaku je kriticky dôležitý, pretože poskytuje silu a krútiaci moment, ktoré vyžadujú pohony hydraulickej multifunkčnej vŕtacej súpravy. Hlavným komponentom použitým v tomto okruhu je tlakový regulačný ventil, ktorý reguluje hydraulický tlak. Základný okruh riadenia tlaku hrá dôležitú úlohu pri prevádzke hydraulickej multifunkčnej vŕtacej súpravy.

Vyvažovací obvod

V praktickom strojárstve môže vertikálny hydraulický valec hydraulickej multifunkčnej vŕtacej súpravy klesnúť v dôsledku vlastnej gravitácie. Aby sa tomu zabránilo, môže sa použiť vyvažovací obvod. Takéto obvody sa bežne používajú v mechanizmoch, ako sú nevyvážené vylamovacie, zdvíhacie a teleskopické mechanizmy v žeriavoch, ako aj mechanizmy gravitačného zostupu, ako sú piesty, piesty a posuvné mechanizmy v hydraulických lisoch. Vyvažovacie obvody zahŕňajú:

(1) Vyvažovací obvod pomocou spätného sekvenčného ventilu na podporu a riadenie obmedzovania rýchlosti.

(2) Vyvažovací obvod využívajúci spätnú škrtiacu klapku na obmedzenie rýchlosti a hydraulicky ovládanú spätnú klapku na uzamknutie.

Okruh udržiavania tlaku

Ako už názov napovedá, okruh na udržiavanie tlaku udržuje tlak konštantný a udržuje stanovený tlak počas určitej fázy pracovného cyklu. Tento typ obvodu má tri hlavné charakteristiky:

(1) Stabilný tlak

(2) Spoľahlivá prevádzka

(3) Energetická účinnosť.

Okruh na zníženie tlaku

Okruh na zníženie tlaku znižuje tlak v hydraulickom okruhu. To sa dosiahne koordináciou redukčného ventilu s inými ventilmi. Pomocou tohto okruhu je možné dosiahnuť stabilný tlak nižší ako je napájací tlak čerpadla.

Okruh na reguláciu tlaku

Funkciou tlakového regulačného okruhu je udržiavať tlak celého hydraulického systému Hydraulickej multifunkčnej vŕtacej súpravy alebo konkrétneho úseku na konštantnej hodnote alebo pod určitou hranicou. Obvody na reguláciu tlaku zahŕňajú:

(1) Jednostupňový okruh na reguláciu tlaku

(2) Viacstupňový okruh regulácie tlaku

(3) Plynulý okruh regulácie tlaku.

Okruh na zvýšenie tlaku

Na zvýšenie tlaku v hydraulickom systéme sa používa okruh na zvýšenie tlakuHydraulická multifunkčná vrtná súprava. Použitím tohto okruhu je možné použiť hydraulické čerpadlo s relatívne nízkym výstupným tlakom na získanie vyššieho tlaku oleja. Na dosiahnutie rovnakého efektu možno navyše ako zdroj energie použiť stlačený vzduch. Zosilňovač je základnou súčasťou tohto obvodu, ktorý zahŕňa:

(1) Jednočinný zosilňovač

(2) Dvojčinný zosilňovač.

Vykladací okruh

Funkciou vykladacieho okruhu je umožniť, aby hydraulické čerpadlo fungovalo takmer bez tlaku. Medzi výhody vykladacieho okruhu patria:

(1) Vyhnite sa častému štartovaniu motora

(2) Zníženie tvorby tepla v hydraulickom systéme Hydraulickej multifunkčnej vŕtacej súpravy

(3) Minimalizácia straty energie

(4) Predĺženie životnosti motora a čerpadla.

Bežne používané vykladacie obvody zahŕňajú:

(1) Obvod vyprázdňovania s použitím externe riadeného sekvenčného ventilu ako vypúšťacieho ventilu

(2) Obvod vyprázdňovania pomocou obtoku s dvojcestným, dvojpolohovým ventilom

(3) Obvod vyprázdňovania pomocou pilotom ovládaného poistného ventilu

(4) Odľahčovací obvod využívajúci funkciu neutrálnej polohy smerového ventilu typu M (alebo H, K).
