Aké sú najnovšie pokroky v technológii multifunkčných kotviacich vrtných súprav?

Aké sú najnovšie pokroky v technológii multifunkčných kotviacich vrtných súprav?

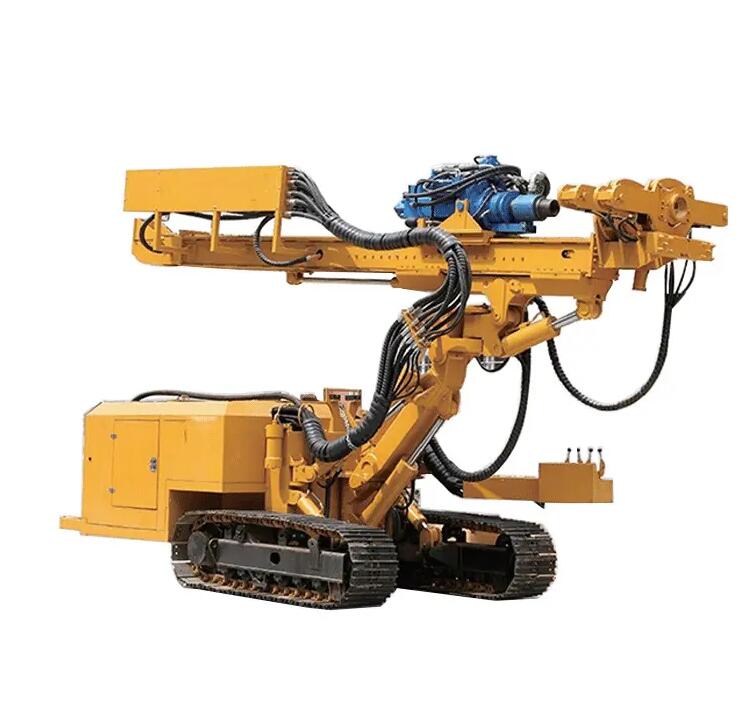

Technológia za týmmultifunkčné kotviace vrtné súpravyprechádza rýchlym a transformačným vývojom. Najnovšie pokroky, ktoré prekračujú len mechanickú integráciu, sa zameriavajú na inteligenciu, presnosť a extrémnu prispôsobivosť, čím sa tieto súpravy menia na sofistikované robotické platformy, ktoré riešia najnáročnejšie podmienky moderného razenia tunelov a baníctva.

1. Vzostup inteligentných, automatizovaných riadiacich systémov

Najvýraznejší skok vpred je v automatizácii a inteligentnom ovládaní. Poprední výrobcovia vyvíjajú systémy, ktoré drasticky znižujú závislosť operátora a ľudské chyby. Napríklad spoločnosť China Railway Construction Heavy Industry (CRCHI) predstavila novú generáciu vrtných kotevných súprav s riadiacim systémom „One-Key Per Step“. Tento systém zjednodušuje zložité operácie do automatizovaných sekvencií, čím znižuje prah zručností operátorov a zabezpečuje konzistentné, opakovateľné vykonávanie každého cyklu vŕtania, kotvenia a injektáže.

Tento trend smerom k úplnej autonómii sa zrýchľuje. Výskum a vývoj je zameraný na strojové videnie a autonómne polohovanie. Jedna prevratná patentová prihláška od významného výrobcu popisuje systém, v ktorom hĺbková kamera na vrtnej súprave vytvára 3D mapu čela tunela v reálnom čase. Systém automaticky identifikuje polohy predtým nainštalovaných skrutiek a vypočíta presné súradnice pre nové vŕtané otvory. Potom navedie vŕtacie rameno na tieto miesta bez manuálneho merania alebo označovania, čím dosahuje úroveň rýchlosti a presnosti nemožnú pre ľudského operátora.

2. Bezprecedentná presnosť v stiesnených a zložitých priestoroch

Moderné projekty sa často tlačia do geologicky zložitých oblastí s masívnymi strojmi na hĺbenie tunelov (TBM), ktoré pracujú v úzkych hraniciach. Kritickým problémom bola inštalácia dlhých, hlbokých kotiev kolmých (normálne) na profil tunela v extrémne obmedzenom priestore za reznou hlavou TBM. Nekolmé kotvy sú menej účinné a môžu byť nebezpečné pri napínaní.

Nedávne objavy to priamo vyriešili. Inžinieri vyvinuli všesmerovú normálnu vrtnú súpravu na hlboké diery namontovanú na TBM pre projekt tunela s vysokým namáhaním mäkkých hornín. Táto špecializovaná súprava je vybavená sofistikovaným spojovacím mechanizmom otočného ramena a podávača s presnosťou nastavenia uhla ±0,5°. V spojení s kompaktným, o 50 % menším modulom upínania tyčí môže pracovať v prstencovom priestore so šírkou 2,4 metra a vŕtať 8-12 metrov hlboké otvory v dokonalom 90-stupňovom uhle k stene tunela na akomkoľvek mieste po jeho obvode. Táto presnosť zaisťuje optimálnu kotviacu silu a ukázalo sa, že skracuje časy kotevných cyklov o viac ako polovicu, z 800 na 300 minút na tunelový prstenec.

3. Vylepšená zručnosť a multitaskingové schopnosti

Pokroky sa neobmedzujú len na náväzce s jedným ramenom. Aby sa maximalizovalo pokrytie a efektívnosť tváre, nové konštrukcie obsahujú viacero, nezávisle fungujúcich vŕtacích jednotiek. Patent na „viacsmerný vŕtací a kotviaci robot“ odhaľuje systém so šiestimi samostatnými vŕtacími jednotkami namontovanými na jednom ráme. Tieto jednotky môžu pracovať súčasne na streche a stenách tunela. Rozhodujúce je, že ich nezávislý pohyb im umožňuje pokryť medzery alebo „vynechané miesta“ zanechané inými jednotkami bez toho, aby bolo potrebné premiestniť celý masívny stroj, čo výrazne zvyšuje celkovú efektivitu práce.

4. Zamerajte sa na trvanlivosť a prevádzku v drsnom prostredí

Technológia tiež zlepšuje robustnosť súpravy. Nové patenty zvýrazňujú integrované systémy určené na boj s dvoma najväčšími nepriateľmi podzemných zariadení: prachom a poškodením nárazom. Jeden inovatívny dizajn zahŕňa špeciálny systém odsávania prachu s ventilátormi, sacími otvormi a filtračnými doskami, ktoré aktívne zachytávajú prach pri zdroji, čím chránia komponenty stroja aj zdravie posádky. Okrem toho sa pridávajú nárazníkové systémy s tlmičmi a pružinami, ktoré chránia štrukturálnu konštrukciu plošiny pred nárazmi padajúcich úlomkov skál, čím sa zvyšuje životnosť v drsných podmienkach.

Záver: Cesta k robotickým pracoviskám

Najnovšie pokroky vmultifunkčné kotviace zariadenietechnológia jasne ukazuje na budúcnosť robotických, senzormi poháňaných a sieťovo prepojených stavieb. Konvergencia automatizovaného riadenia, presného vedenia, obratnosti s viacerými ramenami a tvrdeného dizajnu vytvára stroje, ktoré nie sú len nástrojmi, ale aj inteligentnými partnermi v strojárstve. Tieto zariadenia zvyšujú bezpečnosť odstránením personálu z nebezpečných oblastí, zvyšujú kvalitu vďaka neomylnej presnosti a znižujú náklady prostredníctvom dramatického zvýšenia efektívnosti. Keďže sa infraštruktúrne projekty stávajú ambicióznejšími a pozemné podmienky sú zložitejšie, tieto inteligentné kotviace súpravy budú základom pre premenu inžinierskych výziev na dosiahnuteľnú realitu.
