Aké faktory určujú priemer stĺpca pri tryskovej injektáži?

Aké faktory určujú priemer stĺpca pri tryskovej injektáži?

Pri tryskovej injektáži je priemer stĺpca kritickým parametrom, ktorý priamo ovplyvňuje účinnosť, efektívnosť a hospodárnosť projektov na zlepšenie pôdy. Na rozdiel od bežných vŕtaných šácht sú tryskovou injektážou stĺpy tvorené eróziou a miešaním pôdy in situ s vysokotlakovými prúdmi tekutiny, čo znamená, že ich priemer nie je fixovaný vrtákom, ale závisí od komplexnej súhry faktorov. Pochopenie týchto premenných je nevyhnutné pre projektantov a operátorov na dosiahnutie požadovaných rozmerov stĺpov a vlastností zemino-cementu. Tento článok analyzuje kľúčové faktory určujúcetrysková injektážpriemer kolóny, kategorizované podľa parametrov zariadenia, pôdy, prevádzky a konštrukcie.

1. Vybavenie a technické špecifikácie

Tlak a prietok prúdu: Vyšší tlak kvapaliny (zvyčajne 30–60 MPa) a prietok zvyšujú energiu erózie a zväčšujú priemer kolóny. Systémy s tromi kvapalinami často dosahujú väčšie priemery ako systémy s jednou kvapalinou v dôsledku zvýšeného rozrušovania pôdy.

Konštrukcia dýzy: Priemer, počet a orientácia dýzy ovplyvňujú rýchlosť prúdu a vzor striekania. Väčšie alebo viacnásobné dýzy môžu rozšíriť zónu erózie.

Rýchlosť otáčania a vyťahovania: Pomalšie otáčanie a vyťahovanie umožňuje dodanie väčšieho množstva energie na hĺbku, čím sa zväčšuje priemer. Avšak nadmerná pomalosť môže spôsobiť nadmernú eróziu a kolaps.

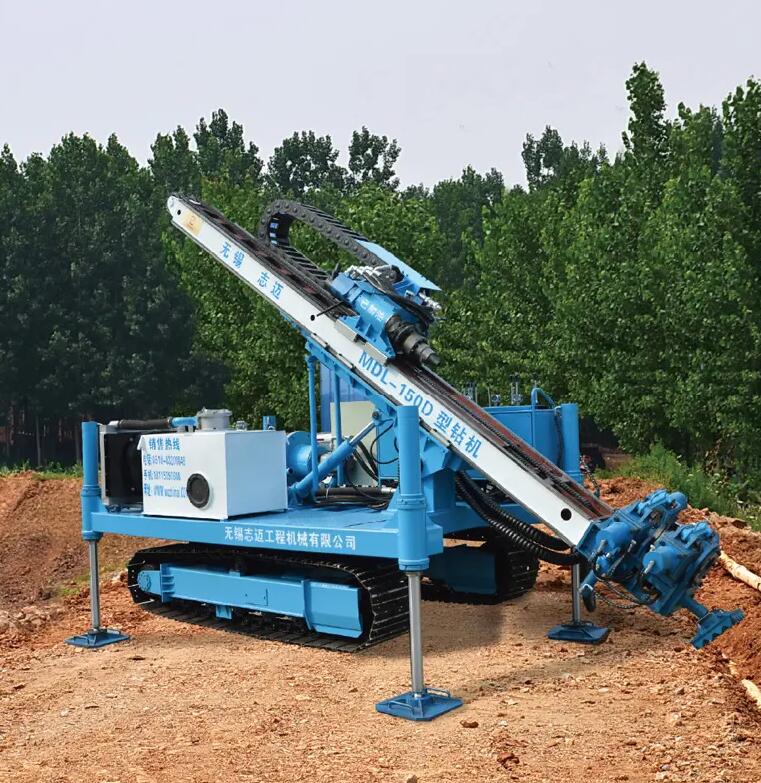

Typ a výkon súpravy: Pokročilé súpravy s automatizovaným riadením parametrov umožňujú konzistentnejšie priemery v rôznych podmienkach.

2. Charakteristika pôdy

Typ a hustota pôdy: Zrnité pôdy (piesky, štrk) sú erodovateľnejšie, často poskytujú väčšie priemery ako súdržné íly. Husté alebo stmelené pôdy vyžadujú vyšší energetický vstup.

Distribúcia veľkosti zŕn: Dobre triedené pôdy s jemnými zrnami môžu obmedziť prenikanie prúdom, čím sa zníži priemer. Pre väčšie stĺpy sú ideálne čisté piesky alebo mäkké bahno.

Podmienky podzemnej vody: Vysoká hladina podzemnej vody môže uľahčiť šírenie prúdom, ale môže tiež zmyť spojivo, ak nie je kontrolované.

In-situ Stres: Tlak nadložia v hlbokých vrstvách stláča stĺp, čím sa znižuje jeho priemer v porovnaní s malými hĺbkami.

3. Prevádzkové parametre

Vlastnosti zálievkovej zmesi: Viskozita, čas tuhnutia a hustota ovplyvňujú súdržnosť prúdu a miešanie pôdy. Tixotropné škárovacie malty dokážu zachovať väčšie tvary stĺpov.

Vzduchové alebo vodné opláštenie: V systémoch s dvojitou/trojitou kvapalinou chrániace trysky zachovávajú energiu prúdu na väčšie vzdialenosti a zväčšujú priemer.

Kroky zdvíhania a čas zotrvania: Niektoré techniky používajú stupňovité vyťahovanie s prestávkami na zlepšenie miešania a priemeru.

4. Návrhové a realizačné faktory

Rozostup a prekrytie stĺpov: Priemer musí byť navrhnutý tak, aby sa zabezpečilo prekrytie v mriežkach stĺpov pre steny alebo dosky.

Úvahy o hĺbke: Priemer sa často zmenšuje s hĺbkou v dôsledku straty energie a zadržiavania pôdy.

Požiadavky na kvalitu: Pre nosné stĺpy môžu byť špecifikované väčšie priemery, zatiaľ čo odrezané steny môžu uprednostniť kontinuitu pred veľkosťou.

Praktické dôsledky a príklad

V projekte stabilizácie sypkého piesku pre mostnú oporu bol priemer cieľového stĺpa 1,5 metra. Počiatočné pokusy s tryskaním jednou kvapalinou pri 40 MPa poskytli iba 1,1-metrové priemery v dôsledku zhutňovania piesku. Prechodom na trojtekutinový systém s tlakom 50 MPa a pomalším odberom (10 cm/min) sa dosiahol požadovaný priemer. Testovanie pôdy potvrdilo zlepšenú rovnomernosť a pevnosť.

Monitorovanie a nastavenie

Monitorovacie systémy v reálnom čase sledujú parametre ako tlak, prietok a krútiaci moment, čo operátorom umožňuje dynamicky upravovať nastavenia. Overenie po konštrukcii pomocou jadrového jadra alebo CPT zaisťuje súlad s priemerom.

Záver

Priemer kolóny pri tryskovej injektáži nie je konštantný, ale je to kontrolovateľný výsledok, ktorý je formovaný schopnosťami zariadenia, odozvou pôdy a prevádzkovou odbornosťou. Optimalizáciou týchto faktorov môžu inžinieri prispôsobiť tryskovú injektáž rôznym geotechnickým výzvam, pričom vyvážia výkon a nákladovú efektívnosť. S pokrokom v modelovacích a monitorovacích technológiách bude predpovedanie a riadenie rozmerov stĺpov ešte presnejšie a bude sa ďalej upevňovaťtrysková injektážúlohu v modernom zakladaní.
