Ako kontrolovať kvalitu tryskovej injektáže pomocou vysokotlakovej súpravy?

Ako kontrolovať kvalitu tryskovej injektáže pomocou vysokotlakovej súpravy?

Kontrola kvality pri tryskovej injektáži je prvoradá, pretože proces zahŕňa skryté práce v podzemí, kde chyby môžu ohroziť štrukturálnu integritu, vodotesnosť alebo dlhodobú životnosť. Vysoký tlaksúpravy na tryskovú injektáž, hoci sú vysoko účinné, vyžadujú starostlivý dohľad, aby sa zabezpečili konzistentné výsledky. Tento článok načrtáva komplexný rámec kontroly kvality zahŕňajúci fázy plánovania, realizácie, monitorovania a overovania v súlade s medzinárodnými normami, ako sú EN 12716 a ASTM D6001.

1. Predvýstavbové plánovanie a pokusy

Prieskum pôdy: Vykonávajte podrobné geotechnické prieskumy, aby ste charakterizovali variabilitu pôdy, podzemnú vodu a prekážky.

Testovací program: Vykonajte terénne pokusy na stanovenie optimálnych parametrov tryskania (tlak, prietok, rýchlosť rotácie/sťahovania) pre rôzne vrstvy pôdy.

Dizajn škárovacej zmesi: Laboratórne testovacie proporcie škárovacej hmoty z hľadiska pevnosti, priepustnosti a spracovateľnosti. Ak je to potrebné pre špecifické podmienky, použite prísady.

2. Monitorovanie v reálnom čase počas výstavby

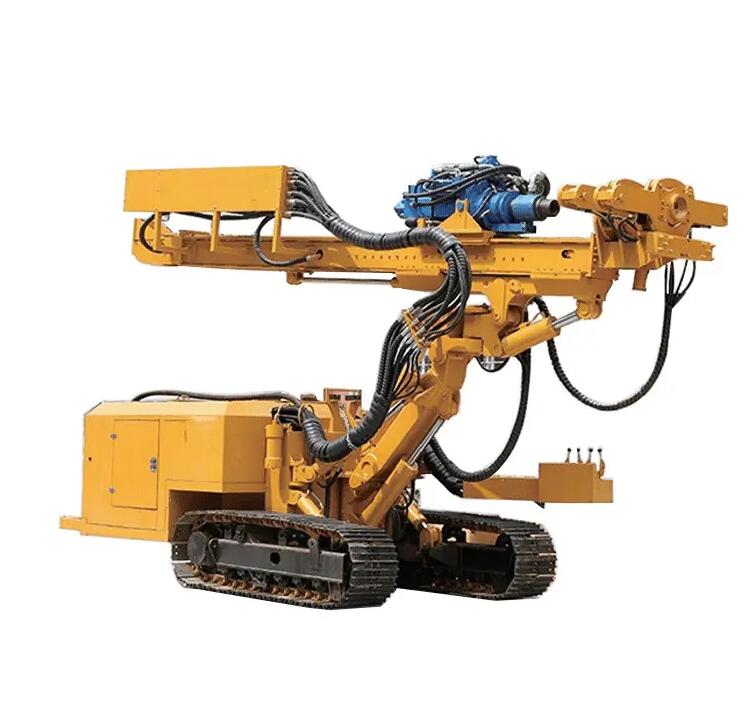

Moderné vysokotlakové súpravy sú vybavené senzormi a záznamníkmi údajov na monitorovanie:

Hydraulické parametre: Vstrekovací tlak (zvyčajne 30–60 MPa), prietok a objem.

Mechanické parametre: Rýchlosť otáčania (5–20 ot./min), rýchlosť odťahu (5–30 cm/min) a krútiaci moment.

Vlastnosti škárovacej hmoty: Hustota a viskozita merané inline.

Odchýlky presahujúce tolerancie spúšťajú alarmy a vyvolávajú okamžité nápravné opatrenia. Automatizované systémy môžu upravovať parametre v reakcii na spätnú väzbu v reálnom čase.

3. Geometria stĺpov a zabezpečenie kontinuity

Vertikalita a zarovnanie: Na monitorovanie zvislosti vrtnej tyče použite sklonomery alebo gyroskopické nástroje, najmä pri hlbokých stĺpoch.

Kontrola priemeru stĺpca: Nepriame metódy, ako sú testy zdvihu alebo merania zdvihu pôdy, môžu indikovať dostatočnosť priemeru. Pre kritické projekty sa môžu použiť hĺbkové kamery alebo geofyzikálna tomografia.

Overenie prekrytia: Zabezpečte, aby sa sekvenčné stĺpce prekrývali podľa návrhu (zvyčajne 10–30 % priemeru) pomocou presných systémov určovania polohy (GPS alebo totálna stanica).

4. Kvalita materiálu a manipulácia

Ovládanie dávkovacieho zariadenia: Automatizované dávkovanie s meraniami na základe hmotnosti zaisťuje konzistentné zloženie malty.

Odber vzoriek a testovanie: Odoberajte často vzorky injektážnej malty na kontrolu času tuhnutia, pevnosti a hustoty.

Kalibrácia zariadenia: Pravidelne kalibrujte tlakomery, prietokomery a čerpadlá.

5. Overenie po výstavbe

Jadrové vŕtanie a laboratórne testovanie: Extrahujte jadrá z vybraných kolón na vyhodnotenie neobmedzenej pevnosti v tlaku, hustoty a homogenity.

Testy priepustnosti: Pre odrezané steny vykonajte testy priepustnosti in situ (napr. testy padajúcej hlavy) alebo laboratórne testy na jadrách.

Nedeštruktívne testovanie: Sonické zaznamenávanie Crosshole, tepelné zobrazovanie alebo prieskumy odporu môžu odhaliť dutiny alebo nezrovnalosti.

Záťažové testovanie: Vykonajte záťažové testy dosky alebo testy integrity pre nosné stĺpy.

6. Dokumentácia a súlad

Udržujte podrobnú dokumentáciu kvality vrátane:

Skutočné záznamy s GPS súradnicami a hĺbkami.

Protokoly parametrov a správy o anomáliách.

Certifikáty o laboratórnych skúškach a inšpekčné správy.

Porovnanie výsledkov s konštrukčnými špecifikáciami (napr. pevnosť > 1 MPa, priepustnosť < 10⁻⁶ cm/s).

Príklad prípadu: Utesnenie tunelového portálu

V projekte železničného tunela sa použila trysková injektáž na vytvorenie vodotesného tesnenia okolo portálu v piesčitom štrku. Kontrola kvality zahŕňala monitorovanie tlaku/prietoku v reálnom čase, denné testovanie injektážnej malty a jadrové jadro po konštrukcii. Jeden stĺpec vykazoval nízku pevnosť; prieskum odhalil upchatú trysku počas výstavby. Stĺpec bol znovu prevŕtaný a vytmelený, aby sa zabránilo potenciálnemu vniknutiu vody.

Časté úskalia a nápravné opatrenia

Nekonzistentné priemery: Často kvôli rôznym rýchlostiam sťahovania. Náprava: Použite automatizovanú kontrolu stiahnutia a vlak operátorov.

Slabá pevnosť: Môže byť výsledkom zlého premiešania pôdy a malty alebo nesprávneho pomeru vody a cementu. Upravte parametre a zvýšte čas miešania.

Problémy s priepustnosťou: Medzery medzi stĺpmi je možné vyriešiť prekrývajúcim sa opätovným injektovaním.

Záver

Kontrola kvality vtrysková injektážs vysokotlakovými súpravami je viacvrstvový proces vyžadujúci integráciu technológie, odbornosti a prísnych protokolov. Zahrnutím digitálneho monitorovania, systematického testovania a adaptívneho manažmentu môžu inžinieri dodávať prvky s tryskovou injektážou, ktoré spĺňajú najvyššie štandardy výkonu a zaisťujú bezpečnosť a dlhú životnosť geotechnických štruktúr.
