Vysokotlaková dýzková súprava GXP-220A je nový typ súpravy Jet Drage vyvinutá spoločnosťou RM podľa potrieb trhu. V súčasnosti je to najpokročilejšia self-vŕtaná súprava na tryskanie v Číne.
Ak máte záujem o našu súpravu Jet Grouting Rig, môžete sa s nami okamžite poradiť a každá žiadosť od zákazníka bude reagovaná do 24 hodín.
Hlavné použitia:
1. Ošetrenie mäkkých základov
2. Závesná opona vody
Hlavné vlastnosti:

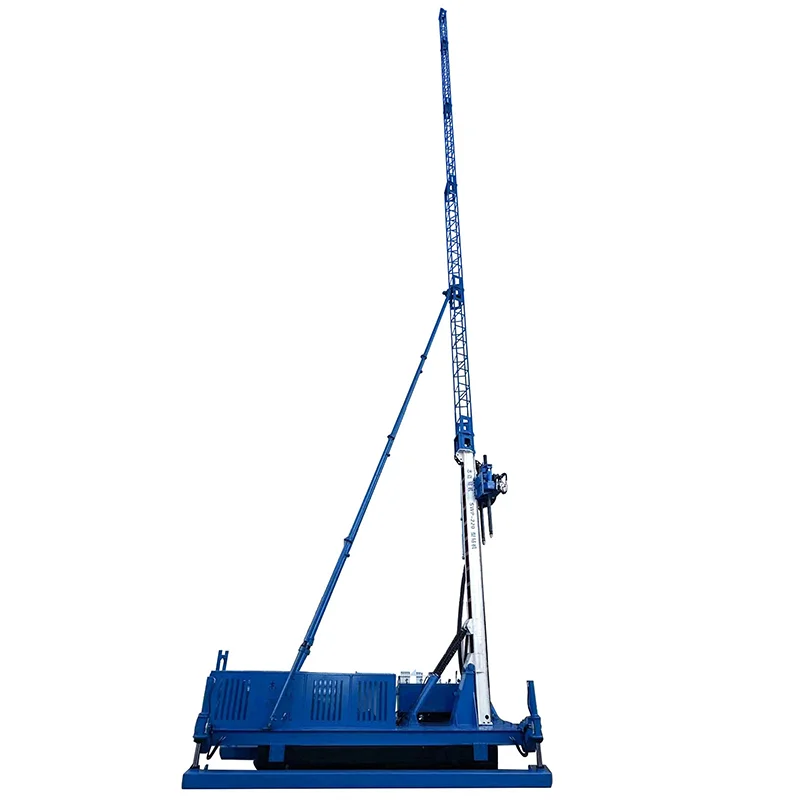

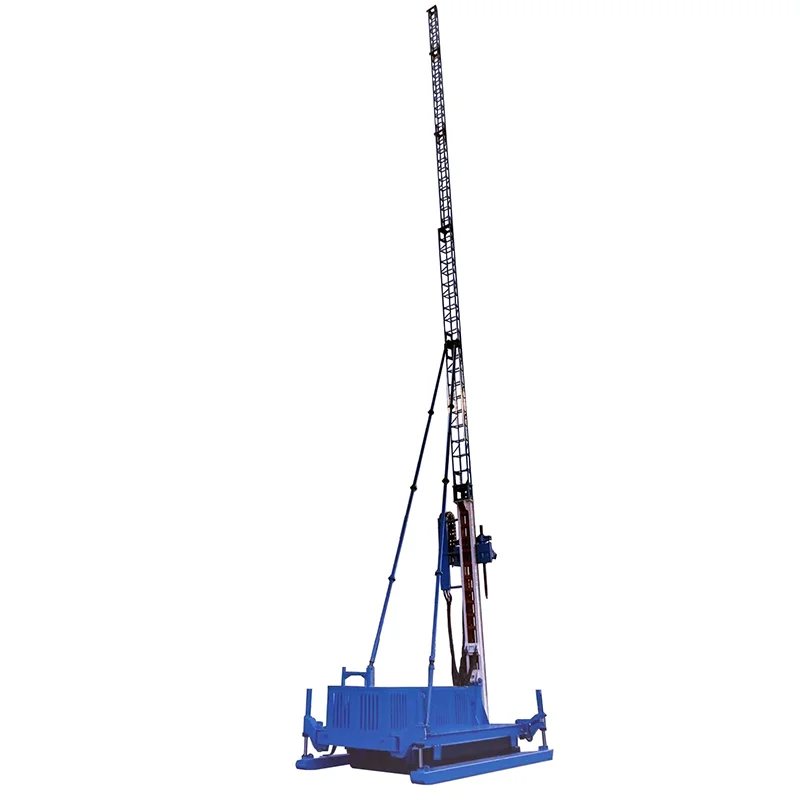

1. Rada na dýzový zálievka je vybavená odnímateľnou 20-metrovou pomocnou vežou
● Počas konštrukcie dýzkovej injektáže môže vymeniť zvýšenú dýzovú škárovanie, znížiť počet vŕtacích nástrojov rozobrať, ušetriť čas a materiály a znížiť riziká kvality.
● Počas výstavby antiflórujúcich kotviacich tyčí je možné kotvové tyče zdvihnúť, čím sa ušetrí náklady na žeriav.
● Odnímateľná pomocná veža sa môže počas výstavby naklonených kotvových káblov rozobrať bez ovplyvnenia iných funkcií vŕtacej súpravy.
● Počas výstavby krátkych kotviacich tyčí sa môže jedna tyč použiť na koniec, čím šetrí čas a úsilie.
● Pomocná veža je štandardizovaný dizajn a 5 sekcií sa dá voľne kombinovať do 5 metrov, 15 metrov a 30 metrov.

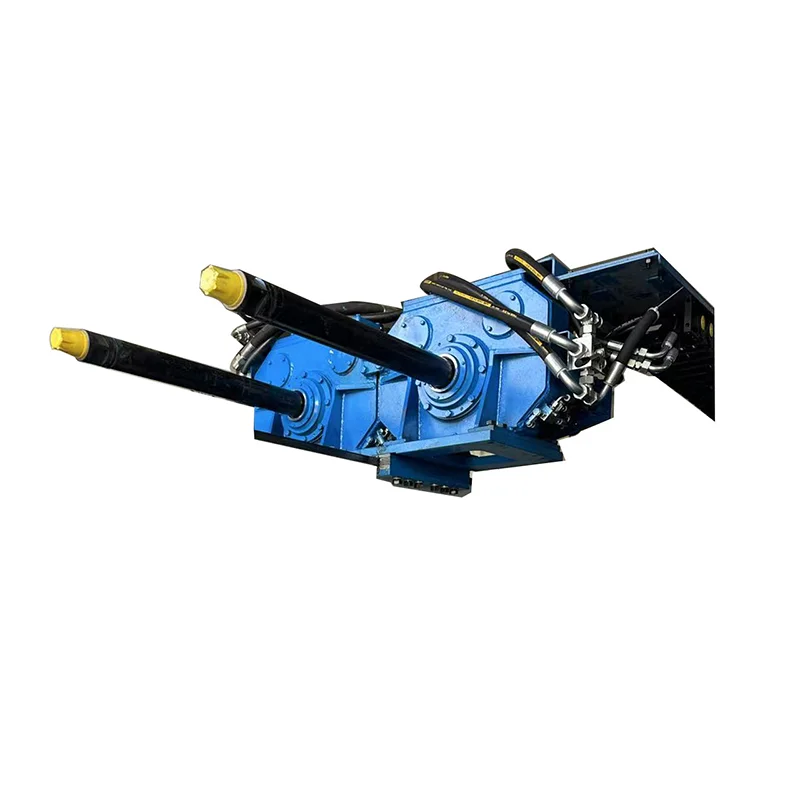

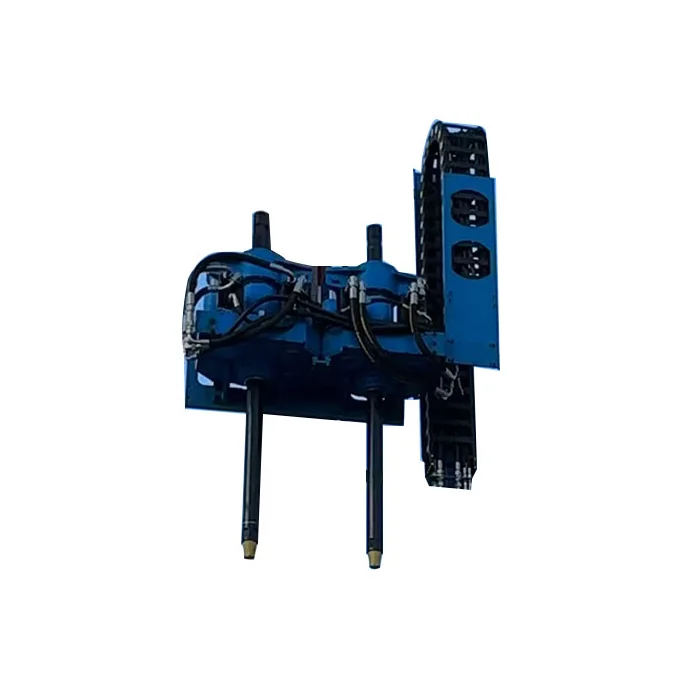

2. Veľký rotačný rotátor dierky prúdovej škárovacej súpravy
● Priemer otvorenia je 92 mm a vŕtačka 89 môže prechádzať hladko. Dokáže dosiahnuť trojnásobnú konštrukciu dýzkovej injektáže a konštrukcie ukotvenia.
● Rada na dýzovú škárovaciu súpravu môže tiež použiť na ukotvenie výstavby aj bežných 89 oceľových potrubí.
● Hydraulická konštrukcia skľučenia umožňuje, aby bola výmena vŕtacích nástrojov pohodlná a voľná. Nie je potrebné sa starať o výmenu prechodných kĺbov.
● Vysoko krútiaca elektrická hlava v kombinácii s našimi vylepšenými nástrojmi vŕtania prúdového prúdu sa môže použiť vo väčšine vrstiev na konštrukciu prúdového prúdu bez potreby olovnatého otvoru, čím ušetrí veľa nákladov a času.
2. (GXP-220A) Merač parametrov vŕtania môže byť voliteľne vybavený na dosiahnutie záznamu 11 stavebných parametrov v reálnom čase, ako je tlak kalu, rýchlosť zdvíhania a rýchlosť rotácie.
Hlavné techniky:
Špecifikácia: | GXP-220A |
Hĺbka diery (m): | 50 |
Priemer tyče (mm): | F73, F89 |
Tryskanie: | Slobodný, dvojitý, trojitý |
Priemer podielu (mm): | 400 ~ 600, 600-1200, 800 ~ 1600 |
Dĺžka kĺbového potrubia (m): | 7, 12, 17, 27 |
Uhol otvoru (°): | 0 ~ 90 |
Výstupná rýchlosť elektrickej hlavy (R/min): | 0-20. 25, 50, 60, 125 |
Výstupný krútiaci moment energie (N. M): | 10000 |
Zdvih energetickej hlavy (mm): | 4000 |
Zdvíhacia sila energetickej hlavy (KN): | 66 |
Zdvíhacia rýchlosť energetickej hlavy (m/min): | 0-1. 3 (nastaviteľné)/8/18/27 |
Kŕmna sila energie (kN): | 33 |
Rýchlosť kŕmenia energie (m/min): | 1. 3 ~ 2. 6 |
Zdvíhacia sila navijak (hlavný navijak) (KN): | 15 |
Zdvíhacia sila navijak (Vice Winch) (KN): | 8 |
Výška bežeckých krajín (mm): | 300 |
Pozdĺžny posun (mm): | 800 |
Bočné posunutie (mm): | 500 |
Vstupný výkon (elektromotor) (KW): | 55+18. 5 |
Transport Dimension (L*W*H) (mm): | 5800*2060*2414 |
Pracovná dimenzia (L*W*H) (mm): | 5800*3180*29500 |
Hmotnosť (kg): | 10000 |
